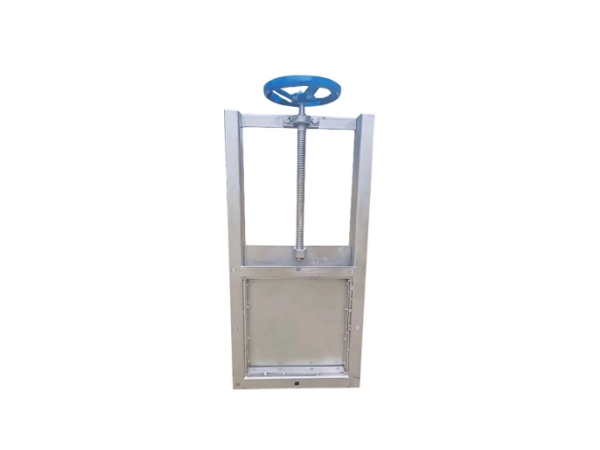

手動插板閥

手動插板閥

產品簡介:
『材質』:不銹鋼
『類型』:單項、雙向
『尺寸』:可定制
『應用范圍』:廣泛使用在冶金、礦山、建材、糧食。手 動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用。

全國銷售熱線:134-6032-3999
產品詳情


       手動插板閥是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。手動插板閥是主要控制設備,廣泛使用在冶金、礦山、建材、糧食。手 動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用,手動螺旋閘閥的直徑與卸料器進料口配套,有方形和圓形兩種。火力發電廠鍋爐飛灰經除塵器收集后,一般采用氣力輸送方式輸送至灰庫。系統中的切換用插板閥經常出現漏氣、漏灰、卡堵等現象。根據以上問題,我廠技術人員研制開發出的新一代THF手動插板閥,具有技術先進、維護成本低、運行*可靠等優點,是插板閥的更新換代產品。


性能優勢

      手動插板閥經常與卸料裝置或是料倉配套使用,手動螺旋閘閥采用法蘭連接安裝簡易,進出料口有方形和圓形兩種,根據口徑的大小有幾十種規格,廣泛應用于冶金、碳素、化工、建材等行業。手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點,手動螺旋閘閥可水平安裝或是垂直安裝,具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查,加潤滑油做好維護。

1、啟閉速度快。

2、操作簡便:啟閉裝置實現了無塵潤滑傳動,免除了粉塵、銹蝕對傳動的影響,確保閘閥操作省時、省力。

3、封閉嚴密:螺桿和缸筒的交接處采用雙層防塵圈,因而密封嚴,不飛塵,壽命長。

4、耐高溫:密封件選用高耐熱材料,在水泥或粉煤灰溫度高達125℃時仍能確保正常工作。



工作原理


        手動插板閥的工作原理基于閘板與閥座之間的緊密接觸密封。在閥門關閉狀態下,閘板上的圓口與閥座完全貼合,形成一道可靠的密封屏障,有效阻止流體通過。當需要開啟閥門時,操作人員通過旋轉手輪,驅動絲桿帶動閘板向上移動,直至閘板上的圓口與流體通道完全重合,此時流體即可順暢通過。反之,當需要關閉閥門時,則通過反向旋轉手輪,使閘板下降直至與閥座緊密貼合,達到截斷流體的目的。

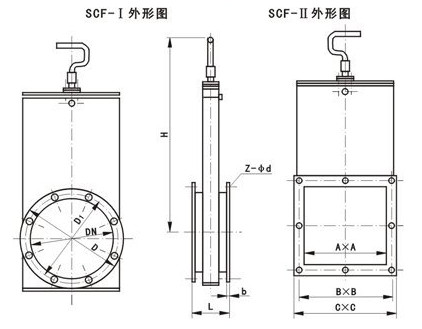

技術參數
類別A×AB×BC×CLHD0n-d
單向220×200256×256296×2961008203008-φ12
250×250306×306346×3461009303408-φ14
300×300356×356396×39610010503808-φ14
400×400456×456496×496100114044512-φ14
450×450510×510556×556120145053012-φ18
500×500560×560606×606120161058016-φ18
雙向600×600660×660706×706120183045016-φ18
700×700770×770820×820140213045020-φ18
800×800870×870920×920140244045020-φ18
900×900974×9741030×1030160266045024-φ23
1000×10001074×10741130×113160287045024-φ23
說明LMD-單向Ⅰ-手輪鏈條節數M=0.105×-113(×是絲桿中心離地面高度)距地面小于1.7米用于手輪大于1.7米用鏈輪
LMD-雙向Ⅱ-鏈條
