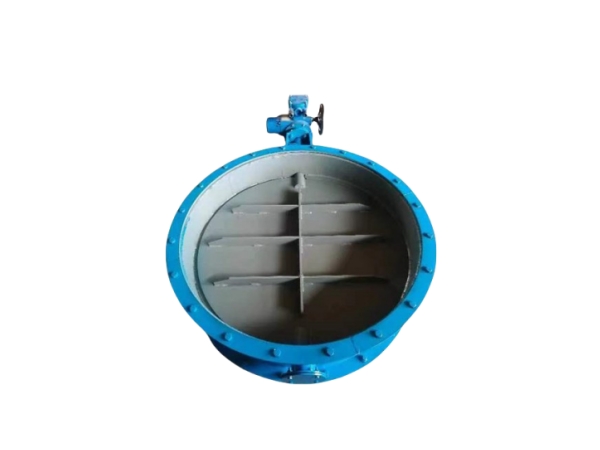

圓風門傳動方式分為手動、電動、氣動； 圓風門結構形式分垂直板式和斜板式。 小型風門大多采用鑄鐵加工而成，大型高溫風門一般多采用鋼板焊接后再加工而成。圓風門主要有殼體、門板、端軸，軸封等組成見附圖。小型殼體、門板采用鑄鐵加工而成；大型殼體采用鋼板焊接后加工成形，門板用鋼板制作。門板兩端有軸孔，端軸嵌入后與門板軸孔配鉆（鉸）錐銷孔后，再用定位錐銷連接。端軸采用35鋼。主端軸一端軸頸用填料密封；另一端端軸（短軸）用蓋封閉。蝶閥的外殼突出部分及軸頭（軸頭一般是方形的）是供裝設蝸輪箱的，或安裝電動裝置直聯用的，如用連桿推動，軸頭處直接裝配曲柄即可。同時殼體上裝有門板全開限位釘，保證門板在全開位置。電動圓風門在管路中主要起調節介質流量，壓力、和切斷通路之用。大型高溫風門一般用于煙風道和煤氣管道。廣泛用于電力、水力、石油、化工、礦山等部門。
1．方便迅速、流體阻力小、可以經常操作；
2．結構簡單、體積小、質量輕、維修方便；
3．可以遠送泥漿，在管道口積存液體*少；
4．在低壓下，可以實現良好的密封；
5．調節性能好
6．適用于煤粉、煙、塵、氣等介質；工作溫度≤450℃
7．圓風門有普通型及耐磨型可供用戶選用，以保證不同工況的要求，提高風門的使用壽命。
圓風門的工作原理基于擋板在管道中的位置變化來調節或截斷介質的流動。當擋板完全關閉時，介質無法通過管道，實現截斷功能；當擋板部分開啟時，介質可以通過擋板與管道之間的縫隙流動，且流量隨擋板開度的增大而增加，從而實現調節功能。
在電動圓風門中，其工作原理更為復雜且高效。電動裝置接收到控制信號后，通過驅動電機帶動軸系旋轉，進而改變擋板的開度。這一過程通常伴隨著反饋機制，確保擋板位置的精確控制。此外，電動圓風門還具備遠程控制和自動化操作的能力，大大提高了系統的靈活性和運行效率。
型號 | 驅動方式 | 圓風門材質 | 使用溫度 | 介質 | 泄漏率 | 電動圓風門聯接尺寸 | ||||
A | B | C | H | N-Φ | ||||||
￠200 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ310 | Φ260 | Φ200 | 160 | 8-13 |
￠250 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ250 | Φ310 | Φ250 | 160 | 8-13 |
￠300 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ410 | Φ360 | Φ300 | 180 | 8-18 |
￠350 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ460 | Φ410 | Φ350 | 180 | 8-18 |
￠400 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ510 | Φ460 | Φ400 | 200 | 8-18 |
￠450 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ580 | Φ510 | Φ450 | 200 | 8-18 |
￠500 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ620 | Φ560 | Φ500 | 200 | 12-18 |
￠600 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ760 | Φ680 | Φ600 | 200 | 12-18 |
￠700 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ900 | Φ800 | Φ700 | 200 | 16-18 |
￠800 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1000 | Φ900 | Φ800 | 240 | 16-18 |
￠900 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1100 | Φ1000 | Φ900 | 240 | 16-18 |
￠1000 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1200 | Φ1100 | Φ1000 | 300 | 20-20 |
￠1100 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1300 | Φ1200 | Φ1100 | 300 | 20-20 |
￠1200 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1400 | Φ1300 | Φ1200 | 300 | 20-20 |
￠1300 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1500 | Φ1400 | Φ1300 | 300 | 20-20 |
￠1400 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1600 | Φ1500 | Φ1400 | 300 | 20-20 |
￠1500 | 手動電動 | 碳鋼、不銹鋼 | -30-300℃ | 塵氣煙氣 | ≤3% | Φ1700 | Φ1600 | Φ1500 | 300 | 20-20 |
